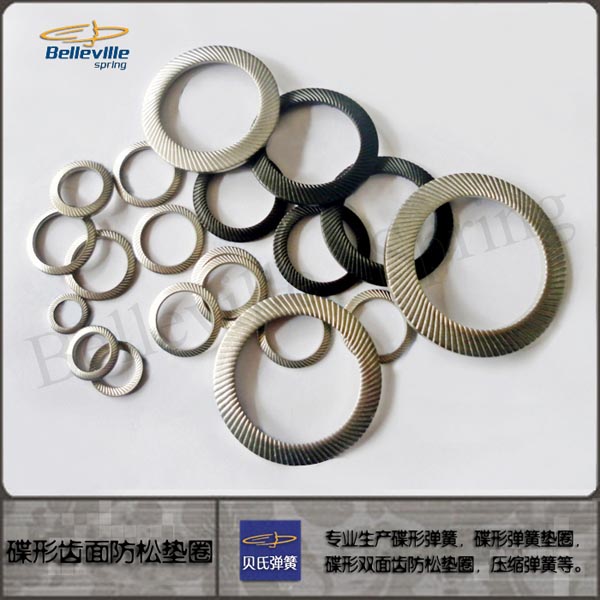

產品名稱：齒面安全碟形防松墊圈

英文名稱Serrated Safety Washers

標準： DIN9250  JB/ZQ4340

規格： S系列（M1.6-M36）(一般載荷)；VS系列（M5-30）(中等載荷)

材料:    65Mn （發黑）  不銹鋼

表面處理：發黑、電鍍

齒面碟簧防松墊圈有S系列和VS系列，齒面碟簧防松墊圈特有的性能是由齒形表面提供的，解決了螺栓連接的安全問題。墊圈與螺栓連接后，通過增加摩擦阻力，預防震動后螺栓產生的松弛。

其中S系列為標準載荷，VS系列為中等載荷。

 齒面碟簧防松墊圈的設計：

根據使用的現狀條件及受力狀況，采用自主開發的計算機輔助設計系統，確定碟簧墊圈的幾何尺寸及相關加工要求。齒面碟簧防松墊圈的材料：常用材料有65Mn，60Si2MnA、磷青銅、不銹鋼等。我們可根據客戶使用條件，精選合適的材料。

  齒面碟簧防松墊圈表面處理：

防松墊圈的表面處理方法有發藍、電鍍、電泳和機械鍍鋅等。

    工作原理:當裝配時，內側斜齒面間相對，外側放射狀凸紋面與兩端接觸面成咬合狀態，當連接件受到振動，并使螺栓發生松動趨勢時，僅僅允許兩片墊圈內側斜齒面間相對錯動，產生抬升張力，從而達到100%的鎖緊效果。

   齒面碟簧防松墊圈適用場所：

應用于精密的光學儀器、機械、汽車、等高端產品，防松墊圈可應用于所有強振動環境。
